AliExpress: Unbekannte CPU aus China

Wieder eine unbekannte CPU(?) aus China. Der Chip gehört in die Gruppe der „refurbished“ ICs, die man auf AliExpress als Orginalware zu kaufen bekommt.



Unter dem Mikroskop sind keine Herstellerlogos zu erkennen, zumindest reicht dazu die Vergrößerung des verwendeten Mikroskop nicht aus. Das Die selbst ist gerade einmal 3×3 mm groß.













Erkennt jemand dieses Die?



Bild des Tages: D122CFC

Der Baustein D122 wurde 1975 von der „Arbeitsstelle für Molekularelektronik Dresden“ gefertigt. Es handelt sich um einen 2-Kanal Leseverstärker für Ferritkernspeicher, der dem SN7522 entspricht. Wie bei den ersten integrierten Halbleiterschaltungen üblich – die DDR stellte ab Ende 1970 die ersten eigenen ICs her – wurde er in einem Keramikgehäuse produziert.

Retro: Computersendungen in den 1980er

Anfang der 1980er gab es einige Computersendungen im deutschen Fernsehen, die den Zuschauern den Umgang und die Einsatzmöglichkeiten eines Computers näher bringen sollten. In diesem Beitrag werden ein paar der erfolgreicheren Sendungen vorgestellt.

WDR ComputerClub (1981-2003)

WDR ComputerclubVon 1981 bis 2003 lief der Computerclub im WDR, anfangs noch unter dem Titel eff-eff, ab 1983 dann als eigenständiges Sendeformat unter dem Titel Computerclub mit Wolfgang Back und Wolfgang Rudolph als Moderatoren. Erdacht wurde das Sendeformat von den beiden Moderatoren zusammen mit Ulrich Rohde, der zum damaligen Zeitpunkt Redakteur der Computerzeitschrift mc war.

In der Sendung wurden allerlei Hardware-Bastelleien vorgestellt, die der Zuschauer nachbauen konnte. Besonders kurios war die Ausstrahlung von Programmen im BASICODE-Format über das Tonsignal der Sendung. Diese konnten mit einem handelsüblichen Kassettenrekorder aufgezeichnet werden und dann von vielen Heimcomputern geladen werden. Aufgrund des teilweise langen Hard-Bit-Rocks, zu dem keine Moderation möglich war, erfolgte die Ausstrahlung zum Ende der Sendung. Ab Januar 1986 wurden die Daten dann in der Austastlücke des Videosignals ausgestrahlt. Damit konnte während der Sendung mit Hilfe einer kleinen Zusatzhardware, dem Videodatdekoder, immerhin knapp 90 KByte (ca. 50 Byte/s) empfangen werden. Später wurde die Übertragungsgeschwindigkeit über 200 Byte/s (1988) auf bis zu 10 kbit/s (1993) gesteigert.

Nach 400 Sendungen wurde der WDR Computerclub eingestellt. Seit Mitte 2006 führten Wolfgang Back und Wolfgang Rudolph die Sendung als Computerclub 2 im Internet als Audio-Podcast fort, seit Mitte 2007 dann auch als Video-Podcast, der bis 2016 in den Studios von NRW.TV aufgezeichnet wurde. Ab da wurde die Sendung in einem eigenen Studio produziert.

Ende 2016 gab Wolfgang Back bekannt, die gemeinsame Produktion mit Wolfgang Rudolph zu beenden. Seitdem führt Wolfgang Rudolph sowohl die Videosendung als auch die Audiosendung in alleiniger Verantwortung unter dem Namen CC2.tv fort. Am 5.12.2019 verstarb Wolfgang Back in Köln.

YouTube: WDR ComputerClub Folge 399

Weiter >

Webtipp: CuriousMarc zu Besuch beim Connection Museum in Seattle

CuriousMarc besuchte das Connections Museum in Seattle und wurde exklusiv durch die Ausstellung geführt. In seinem Bericht sieht man zusammengefasst alle Stadien der Entwicklung des Telefons und der dazugehörigen Vermittlungstechnik.

Video: At the Connections Museum: the insane telephone technology that led to today’s computers, CuriousMarc, YouTube

Auch wenn es in diesem Beitrag nicht um Heimcomputer oder Videospiele geht, sehenswert ist er auf jeden Fall. Wer mehr technische Detailinformationen sucht, der findet diese in den zahlreichen Videos des Connections Museums.

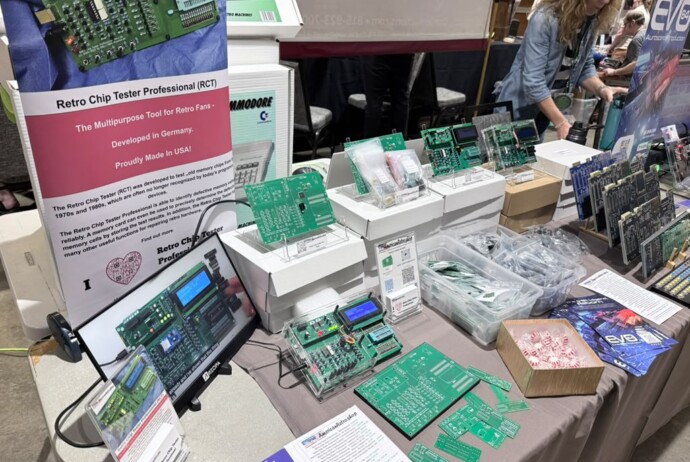

Retro Chip Tester Pro: Firmware v.23 veröffentlicht

Die Firmware v.23 ist ab sofort verfügbar. Es ist ein großes Feature-Update mit zahlreichen neuen Funktionen und etlichen Verbesserungen.

Verbesserungen

  • Neue Konfiguration: „Skip 0xFF“ überspringt Zellen mit 0xFF, um das Programmieren zu beschleunigen.
  • Beim Programmieren von EPROMs kann nun eine Datei ausgewählt werden.
  • Atari Cartridge ROMs (ähnlich 2364, aber mit Bank-Switching), können direkt mit einer Custom Defintion ausgelesen werden.
  • Logik-IC Tests können wiederholt ausgeführt werden, wenn der Test mit einem langen Druck auf OK gestartet wird.
  • RCA CDP1831/1833 ROMs können ausgelesen werden.
  • Als Features werden nun der Page Mode, Static Column Mode und Nibble Mode erkannt.

Neue Adapter

  • Mostek MK28000
  • 1-8 MBit EPROM Electronic Signature Adapter (27010-27080)
  • PLCC28
  • PLCC32
  • Intel D8155/D8156

Die Gerber Daten für die aktuelle Version sind bereits veröffentlicht.

Neu unterstützte Speicher-ICs

  • National 5298A/B (DRAM, 8k x 1) können getestet werden
  • FIFO RAM 7200 (256 x 9), 7201 (512 x 9), 7202 (1024 x 9), 7203 (2048 x 9), 7204 (4096 x 9) werden nun unterstützt (auch die PLCC32 Versionen).

Neu unterstützte Logik-ICs

4031, N8270, N8271, K155IE1, DM8090, DM8091, DM8092, DM8095, DM8096, DM8097, DM8098, DM9310, DM9316, DS8833/7833, DS8835/7835

Externe Speicherdefinitionen für spezielle Bausteine

Es gibt neue Definitionsdateien für spezielle Speicherbausteine.

DRAMs
Getestet:

  • HM53461P, MB81461, MT42C4064, uPD41264, TMS4461 (64k x 4 – DRAM)
  • SMJ44400, TC514400, HM514400 (1024k x 4 – DRAM)
  • TMS4050 (4k x 1 – DRAM)

Ungetestet:

  • EDH41512 Module 1 (2x 256k x 1 – DRAM)
  • EDH41512 Module 2 (2x 256k x 1 – DRAM)
  • EDH42256 (256k x 2 – DRAM)
  • MT1259-P (256k x 1 – DRAM)
  • MT4067-P (64k x 4 – DRAM)
  • TMS4051 (4k x 1 – DRAM)
  • ZIP16 (64k x 1 – DRAM)
SRAMs
Getestet:

  • 74AS870 (16 x 4 – SRAM)
  • 74AS871 (16 x 4 – SRAM)
  • 74C930, 6518 (1k x 1 – SRAM)
  • AE88128 (16k x 8 – SRAM)
  • AS6C4008, CY62148, CYM1464, CYM1465, M5M5408, P4C1048, F7447APC, BS62LV4006 (512k x 8 – SRAM)
  • CD4061, HEF4720 (256 x 1, negative Dout – SRAM)
  • CD4061, HEF4720 (256 x 1, positive Dout – SRAM)
  • EMM4200, EMM4300, GTE4200, uPD410 (4k x 1 – SRAM)
  • EMM8108, CXK5808, UPD421 (1k x 8 – SRAM)
  • GTE 3539 (256 x 8 – SRAM)
  • K537RU1 (1k x 1 – SRAM)
  • KR537RU1 (1k x 1 – SRAM)
  • N8X350 (256 x 8 – SRAM)
  • N82S21 (32 x 2 – SRAM)
  • P4C163, CY7C182, IMS1695, IDT7189, M5M5179, uPD4369, TMM2089 (8k x 9 – SRAM)
  • SN74172 port 2 (dualport 8 x 2 – SRAM)
  • TC4036 (4 x 8 – SRAM)
  • TC5047, uPD445 (1k x 4 – SRAM)
  • TC5516, LC3516, uPD447, uPD449 (2k x 8 – SRAM)
  • W24129 (16k x 8 – SRAM)
  • X2210, X22C10 (64 x 4 – NOVRAM)
  • X2212, X22C12 (256 x 4 – NOVRAM)

Ungetestet:

  • 74F211, 74F311 (16 x 9 – SRAM)
  • 74F212, 74F312 (16 x 9 – SRAM)
  • 74F213, 74F313 (16 x 12 – SRAM)
  • 74LS208 (256 x 4 – SRAM)
  • 74LS216, 74LS316 (64 x 4 – SRAM)
  • 74LS217, 74LS317 (64 x 4 – SRAM)
  • 74LS218, 74LS318 (32 x 8 – SRAM)
  • A6173081, HY638100, IS63C1024, CY7C1019, M5M512R88 (128k x 8 – SRAM)
  • AS5C2008 (256k x 8 – SRAM)
  • CY7C188, M5M5279, uPD43259 (32k x 9 – SRAM)
  • CY7C1001, CY7C1002 – M5M51014 (256k x 4 – SRAM)
  • CY7C1014 (256k x 4 – SRAM)
  • CY7C1016 (256k x 4 – SRAM)
  • CY7C1046 (1024k x 4 – SRAM)
  • CY7C1088, UPD431003 (128k x 9 – SRAM)
  • CY62138 (256k x 8 – SRAM)
  • EMM4801 (4k x 1 – SRAM)
  • HM6503H (2k x 1 – SRAM)
  • HM6503L (2k x 1 – SRAM)
  • HM6533 (1k x 4 – SRAM)
  • i2113, P2113, C2113 (512 x 4 A0H – SRAM)
  • i2113, P2113, C2113 (512 x 4 A0L – SRAM)
  • KM658128 (128k x 8 – PSRAM)
  • M5M52B88, uPD46258 (32k x 8 – SRAM)
  • M5M5260A (256k x 1 – SRAM)
  • M5M5269 (32k x 9 – SRAM)
  • M5M51001 (1024k x 1 – SRAM)
  • M5M54001 (4096k x 1 – SRAM)
  • MCM14537 (256 x 1 – SRAM)
  • MCM14552 (64 x 4 – SRAM)
  • MK4816 (2k x 8 – PSRAM)
  • P4C107, CY7C107, CY7C1007 (1024k x 1 – SRAM)
  • P4C174 (8k x 8 – CACHE TAG SRAM)
  • TMS4036 (64 x 8 – SRAM)
  • TMS4047 (1k x 4 – SRAM)
  • uPD46259 (32k x 9 – SRAM)
  • uPD431002 (128k x 9 – SRAM)
  • X2004, X20C04, X20C05 (512 x 8 – NOVRAM)
  • X2016, X20C16 (2k x 8 – NOVRAM)
  • X2017, X20C17 (2k x 8 – NOVRAM)
ROMs and PLAs
Getestet:

  • 23C8000 (1m x 8 – ROM)
  • 27C080 (1024k x 8 – EPROM)
  • 82S100 (64k x 8 – PLA)
  • AT29C512, 28F512 (64k x 8 – EEPROM)
  • AT29C010, 28F010, W29F011 (128k x 8 – EEPROM)
  • Signetics 2530 (2k x 8 – ROM, ADAPTER)
  • Signetics 2600 (2k x 8 – ROM)
  • 2716 Rev (2k x 8 – EPROM, Reverse)
  • LH534J (512k x 8 – ROM)
  • LH538J (1024k x 8 – ROM)
  • M48T35 (32k x 8 – Timekeeper SRAM)
  • MK28000, TMS4800 (2k x 8, ROM)
  • MMI6350 – MMI6351 (1024 x 4 – PROM)
  • PLA2EPROM (64k x 8 – PLA)
  • RCA CDP1831 (512 x 8 – ROM)
  • RCA CDP1833 (1024 x 8 – ROM)
  • uPD454, uPD464 (256 x 8, EEPROM, ROM)

Ungetestet:

  • 74S262 (128 x 9 x 5 – CHROM)
  • 82S114, 82S124, 8204 (256 x 8 – PROM, ROM)
  • 82S115, 82S125, 8205, Am27S15 (512 x 8 – PROM, ROM)
  • Signetics 2608, MCM68A30, MCM68B30 (1k x 8 – ROM)
  • Signetics 2617 (2k x 8 – ROM)
  • Intel 2817 (2k x 8 – EEPROM)
  • 28020, 29002, 29020 (256k x 8 – EEPROM)
  • Am9216 (2k x 8 – ROM)
  • AT28C256 (32k x 8 – EEPROM)
  • HM-7644 (1024 x 4 – PROM)
  • HN62321A, HN62331A (128k x 8 – ROM)
  • IM6653 (1024 x 4 – EPROM)
  • IM6654 (512 x 8 – EPROM)
  • IM6657 (2048 x 4 – EPROM)
  • IM6658 (1024 x 8 – EPROM)
  • M48T08, M48T18, M48T58 (8k x 8 – Timekeeper SRAM)
  • M48Z08, M48Z18, M48Z58 (8k x 8 – Zeropower SRAM)
  • M48Z35 (32k x 8 – Zeropower SRAM)
  • MBM27C4000 (512k x 8 – EPROM)
  • MCM68A308, MCM68B308 (1k x 8 – ROM)
  • MCM5003 5004 5303 5304 (64 x 8 – PROM)
  • MCM14524 (256 x 4 – ROM)
  • MMI6335, MMI6336 (256 x 8 – PROM)
  • MMI6386, MMI6387 (1024 x 8 – PROM)
  • TMS2508, (1024 x 8 – EPROM)
  • TMS2508 Rev (1024 x 8 – EPROM, Reverse)
  • TMS2758, HM6758, 2758 (1024 x 8, AR=0 – EPROM)
  • TMS2758, HM6758, 2758 (1024 x 8, AR=1 – EPROM)
  • TMS2758 Rev HM6758 2758 (1024 x 8, AR=0 – EPROM, Reverse)
  • TMS2758 Rev HM6758 2758 (1024 x 8, AR=1 – EPROM, Reverse)

Handbücher

Die Handbücher wurden aktualisiert und können heruntergeladen werden. Auch die interaktive IC Vergleichsliste wurde aktualisiert, genauso wie die PDFs mit den unterstützten ICs.



Wer mehr über den RCT erfahren möchte findet hier die Projektseiten:

Weiterhin wurde auf Reddit ein Support-Forum eingerichtet. Hier können Fragen und Antworten, Vorschläge, Custom-Definitionen für Speicher, Adapter uvm. gepostet werden.



AliExpress: Fake MC6808 aus China

Inzwischen habe ich eine schöne Fake-IC Sammlung aus China. Nachdem zwei der gelieferten fünf MC6808 CPUs nicht liefen, habe ich mir diese einmal genauer angesehen. Auf dem Bild rechts ist eine der CPUs zu sehen.

Das Titelbild zeigt den Die der gefälschten CPU. Wie bei den meisten ICs ist der Typ auf dem Die verewigt und zeigt, dass es sich um eine Hitachi HD46802 handelt.

Knapp vorbei ist auch vorbei. Die Hitachi HD46802 ist eine 6802 CPU, die zwar Pin- und Befehlskompatibel mit der 6808 CPU ist, sie besitzt aber zusätzlich internen RAM (128×8 Bit), was man auf dem Die schön sehen kann.

Das folgende Video zeigt ab 1:45, wie diese ICs in China „Refurbish“ werden.

Video: Electronic Components Refurbishing Process, aaactl, YouTube

Gefühlt sind 99% der Texas Instruments, Motorola und AMD ICs auf Aliexpress Fälschungen, d.h. umgelabelte ICs anderer Hersteller. Mit etwas Glück erhält man dabei noch recht gute ICs von anderen Herstellern.

Wer ähnliche Erfahrungen mit Fake-ICs gemacht hat, darf gerne dazu kommentieren.
